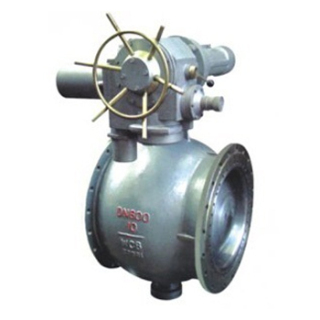

上海精工气动球阀技术参数与工况适配指南

一、上海精工气动球阀核心参数

1. 基础性能指标

• 供气压力范围：0.4~0.7MPa（常规型） / 0.6~1.0MPa（高压型）

• 输出扭矩：DN15-DN50：30~150N·m；DN65-DN200：150~600N·m

• 响应时间：单作用型1.5~3秒（全行程），双作用型0.8~2秒

• 气源接口：G1/4"（标准配置） / G3/8"（可选）

2. 功能配置

• 控制方式：4-20mA模拟量信号 / 无源干触点信号

• 定位精度：±1°（带智能定位器）

• 防护等级：IP65（防尘防水）

• 工作温度：-20℃~+80℃（常规） / -40℃~+120℃（低温型）

二、上海精工气动球阀本体结构参数

1. 主体材质


   部件	材质选项	适用场景
   阀体	WCB（碳钢） / CF8（304不锈钢）	常温/中温工况
   球体	2Cr13（马氏体不锈钢） / 304	含颗粒介质 / 腐蚀性介质
   密封面	PTFE软密封 / 碳化硅硬密封	气体密封 / 高压差工况

2. 关键尺寸规格

3. 密封性能参数

• 泄漏等级：

• 软密封：≤10⁻⁴ mL/min（ISO 5208 A级）

• 硬密封：≤10⁻² mL/min（ANSI/FCI 70-2标准）

• 耐压差：

• 双向密封：PN16（Class 150）工况下压差≤6.4MPa

• 单向密封：PN40（Class 2500）工况下压差≤10.0MPa

三、典型工况适配方案

1. 化工行业（介质：氯碱溶液）

• 选型建议：Q641F-16C（CF8M阀体 + PTFE密封）

• 参数配置：

• 工作压力：PN4.0（Class 2500）

• 温度范围：-20℃~120℃

• 执行器：双作用GT系列（扭矩200N·m）

2. 水处理行业（介质：纯净水）

• 选型建议：Q641P-25R（CF8阀体 + 增强PTFE密封）

• 参数配置：

• 工作压力：PN2.5（Class 150）

• 流量系数：KV=170（DN50规格）

• 执行器：单作用ST系列（弹簧复位）

3. 油气输送（介质：含颗粒原油）

• 选型建议：Q641Y-40P（CF8M阀体 + 硬质合金密封）

• 参数配置：

• 耐磨指数：≥3000次启闭无卡阻

• 压差承受：PN6.3（Class 300）工况下ΔP≤16.0MPa

四、选型计算公式

1. 流量系数（KV）计算：
   KV = Q \sqrt{\frac{\rho}{P_1 - P_2}}
   （Q：流量m³/h；ρ：介质密度kg/m³；P1-P2：压差MPa）

2. 执行器扭矩校核：
   T = K \times D \times \Delta P
   （K：扭矩系数；D：球体直径mm；ΔP：压差MPa）

五、安装与维护规范

1. 安装要求

• 流向：建议低进高出（特殊工况可定制高进低出）

• 管道支撑：距阀门1.5倍管径处设置支架

• 气源处理：配置空气过滤器（过滤精度≤5μm）

2. 维护周期

• 每月：检查填料压盖紧固度

• 每季度：更换过滤器滤芯

• 每年：执行全行程启闭测试（≥50次）

结语
上海精工气动球阀通过模块化设计与参数优化，在工业控制领域实现可靠运行。湖南超工机电提供全参数适配服务，确保设备与工况精准匹配。
